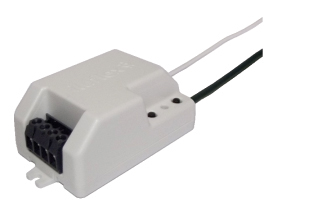

Módulo Rec Dimmer PRO Saída PWM

Avaliação do Usuário

Estrela ativaEstrela inativaEstrela inativaEstrela inativaEstrela inativa

ir 221

Modelo IB-220


- Módulo que recebe comandos via RF (Rádio Frequência), com a função de ligar, desligar e dimerizar Leds que utilizam drivers com entrada de sinal de PWM.

- Sistema de comunicação Bidirecional. Ideal para sistemas de supervisão e controle via aplicações Android e iOS (iPOD, iPHONE e iPAD);

- Fácil programação de cenários através de aplicativos de configuração remota (Interface de Programação da Linha PRO - iOS/Android);

- Indicado para compor cenários de iluminação onde os Leds (ou lâmpadas) devam acender, apagar ou variar a intensidade de iluminação (dimerização).




Características Valores Observações
  Modelo IB-220     Módulo Receptor Dimmer PRO - Saída PWM
  Tensão de Operação   90 a 240 Volts (50 ou 60 Hz)
  Corrente Máxima AC   8A   Saída de carga AC
  Saída PWM   Frequência 400Hz /5V   Nível TTL – Controla até 15 dispositivos
  Temperatura de Operação   -5°C a 45°C   Sem condensação
  Dimensões   37 x 31 x 70 mm   (L x H x P)
  Peso   75g
  Consumo   0,4W em Standby
  Memória   18 códigos liga e aumenta
  17 códigos desliga e diminui
  Memoriza intensidade
  Classe de Proteção   IP 40   NBR IEC 60529
  Proteção contra surtos   Nível 4   IEC 61000-4-5


Notas:

- Para a utilização integral dos recursos dos módulos da linha PRO é imprescindível o uso de uma Interface RF Master da Iluflex (IC-201, IC-211 ou IC-314);

- O módulo IR-220 deve ser conectado a pelo menos um driver de Led dimerizável com sinal de controle de PWM em 5V;

- O módulo IR-220 possui fonte de alimentação interna isolada;

- O limite de corrente do sinal de controle é de 100 mA;

- O módulo tem saída AC comandada por relé. No nível 0 (zero) o relé desliga a saída AC (para alimentação dos drivers) para reduzir o consumo em standby.

 esquema ir220


Recomendações Importantes:

- Nunca ligue carga superior à especificada;
- Deixe a antena (fio de cor branca) livre e esticada na medida do possível;
- Posicione os módulos distantes, no mínimo, a 1,5 metros um do outro;
- Não instale o módulo próximo a fontes de calor como lâmpadas incandescentes ou aquecedores, por exemplo.



Download
Manual de Instalação


Ir para
Tabela de Compatibilidade
